2013年“建华工程奖”成果介绍
黄河支护导流桩工程
（新型高压水流冲击沉桩创新项目）
完成单位：河南黄河河务局
获奖等级：集体三等奖
黄河支护导流桩工程是河南黄河河务局依托2007年“黄河下游移动式导流桩坝应用技术研究”和2012年“重复组装式导流桩坝应急抢险技术研究与示范”两个水利部社会公益性科研项目开展的黄河治理创新项目，是“黄河下游移动式导流桩坝应用技术研究”获得2012年水利部大禹科学技术进步奖二等奖后的又一个获奖成果。

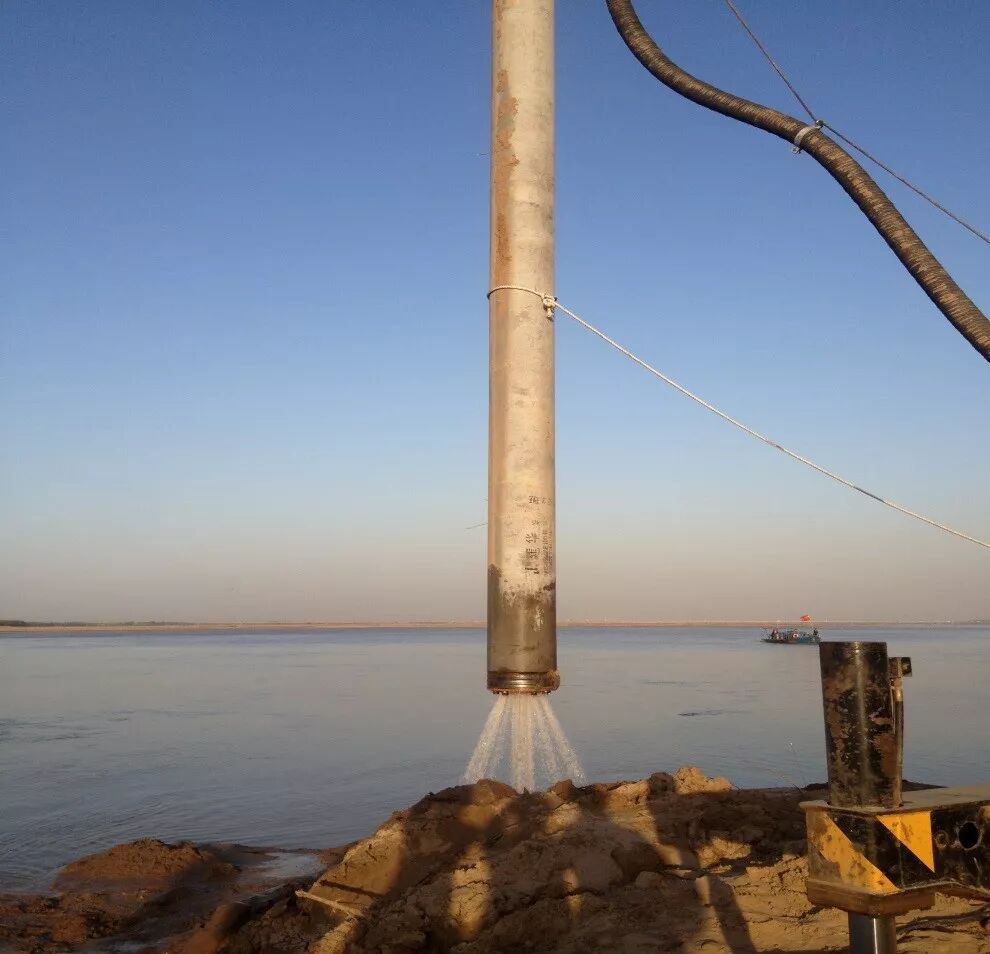

项目充分借鉴和利用已有研究成果，在进行黄河下游河道演变规律、坝垛出险机理、不抢险坝结构设计、桩体施工技术等情况调查和实测资料统计分析的基础上，利用数学公式计算、物理模型试验、现场试验和观测等方法及手段，进行移动式不抢险潜坝结构形式的选定和设计，对移动式不抢险潜坝控导水流、顶面溢洪、抗冲稳定等情况进行分析研究；利用水力喷射、钻机钻进配合吊车，以及进行高压射水拔桩器等技术和设备进行无损伤的滩地插桩做坝和拔桩拆坝的现场试验，探索黄河下游滩地移动式不抢险潜坝的施工工艺。
黄河支护导流桩工程是针对黄河下游小水畸形河势时有发生，严重威胁河道稳定和滩区安全，以及传统整治工程难以治理、河道治理和防汛抢险陷入被动情况，而开展的河道小水整治新举措、防汛抢险新方法的创新研究及探索。其特点是：

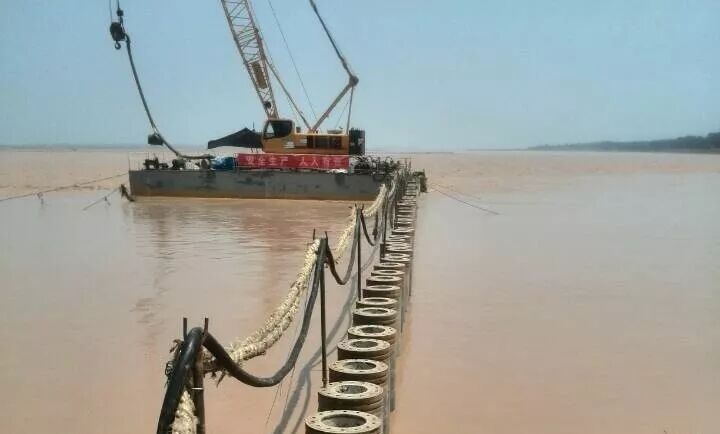

①可拆装移动：采用组装式、可拆卸、可迁移的结构设计，通过一定长度的盖梁将按设计间距和一字走向布置的多根管桩连接成需要长度的桩坝。
②不抢险：一次性将达到设计强度、长度的管桩插入河床，使每根管桩都满足抗冲稳定的要求，不发生倾倒、歪斜和折断等情况。
③潜坝：允许坝顶溢流过洪，在洪水溢流情况下能发挥不同程度要求的导流、护岸作用。
④施工简单，造价低（比同等条件传统土石丁坝投资少1/4），不占耕地，管理方便。
研究与工程实践表明，黄河支护导流桩工程采用拼装式、不抢险潜坝的独特坝型设计，非常适用于旨在调整畸形河势、工程抢险而需快速修建的临时导流工程，还可与已有整治工程结合使用，补充、完善现有河道整治工程之不足，进一步稳定河道主槽。
具有导流、护滩作用。该成果已在多项黄河河道整治工程中进行了应用，并在有关河流软基堤坡滑动破坏加固、深基坑支护等工程中得到了应用，取得了良好的效果，经济、社会和环境效益显著，具有广泛的推广应用前景。
✎专家评审意见
成果结合黄河下游游荡性河段地质条件的特点，开发了新型高压水流冲击沉桩技术的施工方式，并经试验、测试和初步应用，取得了较好的效果，具有一定创新性，拓展了管桩的应用领域，有较好的推广应用前景和社会经济效益。
